一、發熱電纜簡介

屏蔽型單導（單芯）發熱電纜采用發熱材料為高性能合金電阻絲，配合***特的發熱芯結構，品質優越可靠。發熱電纜在原廠完成電源接頭和尾端封頭，電源接頭和尾端封頭采用多層技術處理，充分保證接線可靠和整體防水、防腐和絕緣性能。該系統在國內多個采暖項目中被廣泛采用，享有較高的市場份額。

二、隱式接頭方式

單導發熱電纜在冷線與熱線的連接上采用了擁有自主知識產權的焊接方法。目前市場上生產的發熱電纜大部分都采用冷接方法（冷、熱線用機械壓接的方式處理）。在長期的運行中，發熱部分與冷引線部份的接觸點會因為接觸不良而形成較大電阻，在接頭部份產生高溫，終將接頭燒壞。冷接頭就像家里用的電爐一樣，電爐絲是很少被燒斷的，而電爐絲與電源的接頭就經常出現問題。而發熱電纜的隱式接頭（一種小直徑金屬絲對接方法）的焊接方法是將發熱絲與冷引線溶為一體，解決了冷熱交替而帶來的膨脹和接觸不良，能確保發熱電纜冷引線、發熱絲平滑焊接過渡，使發熱電纜一氣呵成，不留瑕疵；能確保發熱電纜使用的可靠性、防水及抗機械外力破壞，確保發熱電纜的使用壽命。

三、發熱電纜工作原理

發熱電纜內芯由冷線熱線組成，外面由絕緣層、接地、屏蔽層和外護套組成，發熱電纜通電后，熱線發熱，并在40-60℃的溫度間運行，埋設在填充層內的發熱電纜，將熱能通過熱傳導(對流)的方式和發出的8-13um的遠紅外線輻射方式傳給受熱體。

發熱電纜地面輻射供暖系統的組成及工作原理：供電線路→變壓器→低壓配電裝置→分戶電度表→溫控器→發熱電纜→通過地板向室內輻射熱量。

a. 以電力為能源；

b. 以發熱電纜作為發熱體；

c. 發熱電纜熱傳導機理。

四、發熱電纜結構

1、芯線：芯線為具有正電阻溫度系數的金屬合金絲組成，線性額定功率為18.5w/m。

2、絕緣層：發熱電纜耐高溫絕緣層采用雙層絕緣結構，絕緣層的質量好壞直接影響到發熱電纜的使用壽命，耐高溫發熱電纜絕緣層通過反復試驗，在140℃高溫下耐高溫層不變形、不萎縮。

3、接地線：接地線由8根直徑為0.4mm的鍍錫銅芯線組成，8根鍍錫銅芯線面積為1.0048mm2，符合國際電工委員會IEC800規定的接地線不得小于1mm2的規定。

4、金屬屏蔽層：在發熱電纜的使用過程中，由于電流的作用，會在發熱電纜周圍形成電磁場，如果電磁場超過100微特斯拉就會對人體健康及其他電器產生影響。通過金屬屏蔽層的有效保護，把電磁場控制在線芯內，使之不能向外擴散，再由接地線將電磁場引入大地，使發熱電纜與大地形成等電位。通過測試，電地暖產生的電場強度值是國家安 全范圍內的1/1000(國家規定的電場強度是4000伏/m，發熱電纜實測數據為4伏/m)；磁感應強度值高為13%，低6%（國家規定的磁感應強度是100維特斯拉，電地暖實測數據為高13維特斯拉，低6維特斯拉）。遠遠低于國家標準，高于國家安 全規范，對人體無害，可放心使用。

5、外護套：外護套為PVC料。PVC具有很好的防腐蝕、防酸堿、抗老化作用，并且100%防水。

五、發熱電纜應用領域

發熱電纜廣泛應用于家庭電采暖、豬舍保溫采暖系統、汗蒸房加熱系統、道路融雪、建筑供暖、管道伴熱、土壤加熱、屋檐天溝化雪、牲畜養殖等領域。

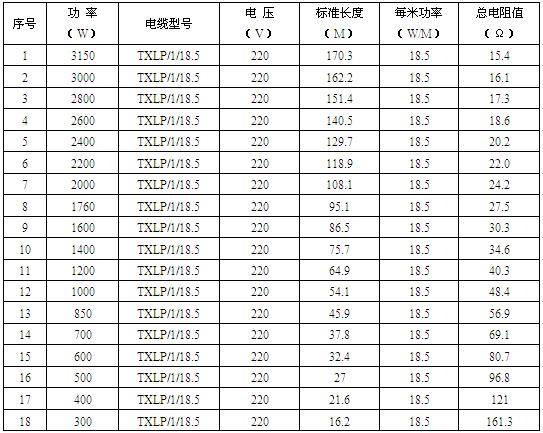

六、屏蔽型單導發熱電纜型號規格表
